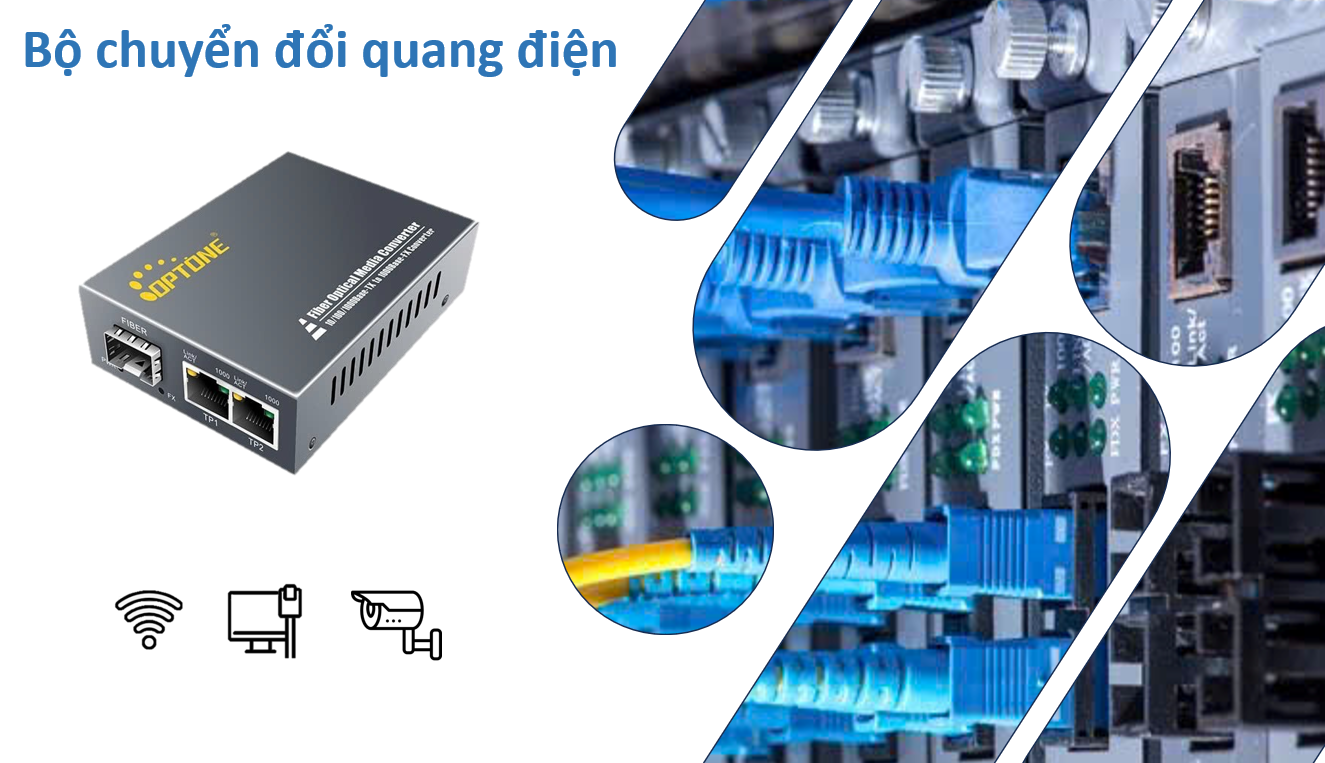

Bộ chuyển đổi quang điện là gì?
Bộ chuyển đổi quang điện (tên tiếng anh là Media Converter) là sản phẩm được chuyển từ tín hiệu điện sang tín hiệu quang và ngược lại.
Một bộ chuyển đổi quang điện chuyển đổi tín hiệu chạy trên mạng cáp đồng sang tín hiệu chạy trên mạng cáp quang mà không cần phải thay đổi toàn bộ hệ thống mạng. Dựa trên chức năng này người điều hành mạng có thể nâng cấp hệ thống từ cáp đồng (cáp mạng xoắn cặp UTP, STP) lên cáp quang mà chỉ tốn rất rất ít ngân sách, nhân lực và thời gian.
Hiện nay, đang có rất nhiều loại bộ chuyển đổi quang điện và nó thường gắn liền với các chuẩn điện mà nó chuyển đổi sang như: Composite Video, SDI video, Ethernet, E1, chuẩn nối tiếp (RS232, RS485, IEA 422),...
Bộ chuyển đổi quang điện còn có thể tự động điều chỉnh theo tiêu chuẩn IEEE802.3u (tự động điều chỉnh tốc độ 10, 100 hay 1000Mbps tùy loại thiết bị). Các đèn LED sẽ báo hiệu trạng thái của bộ chuyển đổi quang điện, tốc độ cổng điện (RJ-45, cáp UTP), link, và tình trạng full/ half duplex, cổng quang FX.
Trong công nghiệp có rất nhiều chuẩn tín hiệu điện. Tuy nhiên, các bạn thường hay gặp: bộ chuyển đổi quang điện hay converter quang điện chứ không nói đến chuẩn điện đề cập trong rất nhiều phương tiện truyền thông.
Nếu bạn muốn từ trung tâm, văn phòng chính hay phòng IT kết nối đến 14 hay 16 nhà xưởng, văn phòng chi nhánh các converter quang độc lập này cũng có thể được gắn tập trung vào các khung quản lý tập trung, các khung này có khả năng tập trung 14 – 16 converter quang trên một khung.
Bộ chuyển đổi quang điện hoạt động như thế nào?
Bộ chuyển đổi quang điện là một thiết bị nhỏ với 2 giao diện truyền dẫn là: cáp đồng và cáp quang, nó nhận tín hiệu từ môi trường truyền dẫn này (đồng/quang), chuyển và truyền sang môi trường truyền dẫn kia (quang/đồng).
Về mặt cấu trúc mạng, bộ chuyển đổi quang điện hoạt động ở lớp vật lý của mô hình 7 lớp OSI, chức năng của nó chỉ đơn thuần là nhận tín hiệu, chuyển tín hiệu (từ điện sang quang và ngược lại quang sang điện) và truyền tín hiệu đi, dữ liệu đi qua converter quang là "trong suốt" (transparent) vì vậy nó không can thiệp vào QoS hay chuyển mạch gói layer 2,3 switching
Bộ chuyển đổi quang điện có thể chuyển tín hiệu Ethernet CAT-5, CAT-5E, CAT-6... (tín hiệu điện) sang dạng tín hiệu quang tương thích với cáp sợi quang, ở đầu bên kia của cáp quang, một bộ chuyển đổi quang điện thứ hai sẽ chuyển tín hiệu trở lại dịnh dạng ban đầu (Ethernet), tóm lại bộ chuyển đổi quang điện - converter quang được dùng theo cặp
Cách đấu nối bộ chuyển đổi quang điện:
Để kết nối 2 mạng LAN với nhau ta cần dùng 2 converter quang - bộ chuyển đổi quang điện. Trên nguyên tắc chỉ cần dùng cáp quang 2 FO tuy nhiên chúng tôi khuyến cáo khách hàng cũng như các doanh nghiệp nên dùng cáp quang 4FO(4 sợi quang) 2FO chạy và 2FO còn lại dự phòng để có thể mở rộng thêm trong tương lai.
Ứng dụng tiêu biểu của bộ chuyển đổi điện quang trong cuộc sống hiện nay:
1.Kết nối 2 mạng LAN:
Đặc điểm: Hai mạng nội bộ LAN ở hai nơi cách xa nhau có thể dễ dàng kết nối với nhau bằng 2 bộ chuyển đổi quang điện - converter quang
Thiết bị sử dụng: 2 bộ chuyển đổi quang điện - converter 1cổng quang
2.Truyền tín hiệu hình ảnh của IP camera
Đặc điểm:
- Bộ nhớ cache 1M công nghệ store & forward đảm bảo hình ảnh mượt mà
- Chi phí hiệu quả, tiết kiệm thiết bị chuyển mạch giúp kết nối mạng linh hoạt hơn
- Với mô hình hợp lý và tiết kiệm chi phí mà vẫn đảm bảo hiệu suất hoạt động của mạng
Thiết bị sử dụng: 2 bộ chuyển đổi quang điện 4 cổng LAN
3.Dùng 2 bộ chuyển đổi quang điện để chia 4 VLAN - 4 mạng nội bộ độc lập
Đặc điểm:
- Tiết kiệm chi phí
- Hoàn toàn cách ly về mặt vật lý để đảm bảo an toàn thông tin
Thiết bị sử dụng: bộ chuyển đổi quang điện 4 cổng LAN có thể chia 4 VLAN
4.Chỉ cần 2 bộ chuyển đổi quang điện model 2 cổng quang để tạo một giải pháp kết nối mạng có dự phòng
Đặc điểm: Dành 2 kết nối quang 1 dự phòng và 1 hoạt động, khi một đường bị sự cố đường còn lại vẫn hoạt động bình thường giúp mạng hoạt động liên tục mà không bị gián đoạn.
Thiết bị sử dụng: 2 bộ chuyển đổi quang điện 2 cổng quang
5.Tạo một mạng cáp quang nội bộ "nối tiếp" bằng một số bộ chuyển đổi quang điện 2 cổng quang
Đặc điểm:
- Dễ dàng kết nối và mở rộng mạng
- 4 cổng LAN (trên một bộ chuyển đổi) có thể cung cấp nhiều dịch vụ/ứng dụng khác nhau
